Закажите в ARTLIGHT фотометрические испытания светильников и получите точные данные об их пространственном светораспределении. Измерения проводим на современном гониофотометре Everfine GO-2000B.
Мы принимаем на тестирование любые образцы сторонних производителей. Светильники собственной торговой марки ARTLIGHT в проверке не нуждаются, так как они уже прошли полный комплекс необходимых испытаний на этапе производства.
По результатам замеров выдаем IES-файл и фотометрический отчет в PDF.
Что измеряем на гониофотометре?
Гониофотометр измеряет силу света светильника в разных направлениях. При изменении углового положения образца фиксируются значения силы света, на основании которых формируется пространственное распределение излучения.
По результатам гониофотометрических измерений можно получить следующие данные:
|
Параметр |
Результат |
|
Световой поток, лм |
✅ |
|
Спад и время стабилизации светового потока, кд |
✅ |
|
Координаты цветности излучения (x, y), ед |
✅ |
|
Электрические замеры (ток, А; напряжение, В; мощность, Вт; коэффициент мощности, ед.) |
✅ |
|
Коррелированная цветовая температура, К |
✅ |
|
Диаграмма распределения силы света в 2-х плоскостях пространства |
✅ |
|
Угол излучения |
✅ |
|
IES-файл |
✅ |
|
Фотометрический отчет |
✅ |
|
Спектральное распределение излучения |
❌ |
|
Индекс цветопередачи, Ra |
❌ |
|
Цветовая температура, К |
❌ |
|
Координаты цветности излучения (x, y), ед |
❌ |
Что вы получаете по результатам испытаний?
· IES-файл для светильника — файл с фотометрическими данными в формате IESNA LM-63;
· Test Report — отчет о проведенных измерениях в формате PDF.
IES-файл содержит данные о распределении силы света светильника по направлениям. Его можно загрузить в DIALux, Relux и другие программы, поддерживающие формат IES, чтобы использовать фактическое светораспределение прибора при светотехническом расчете.

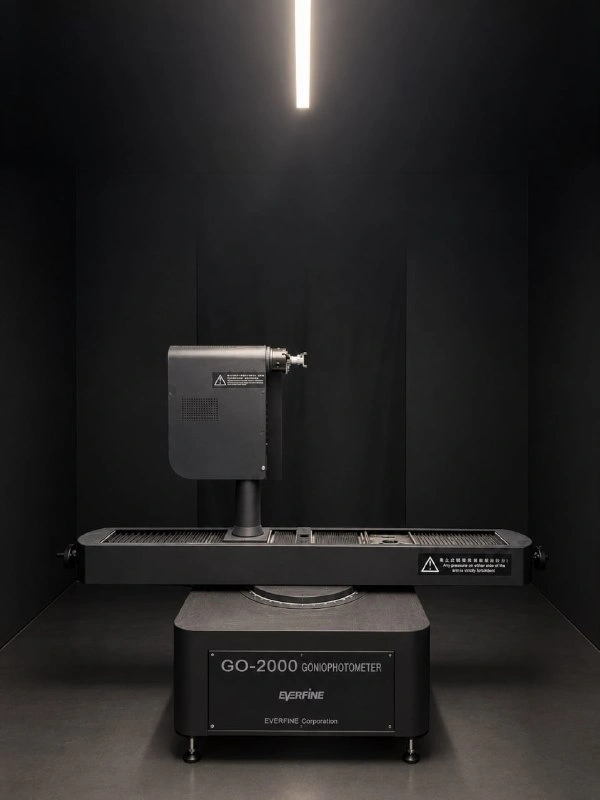

Гониофотометр Everfine GO-2000B
Фотометрические измерения светильников проводим на Everfine GO-2000B — автоматизированной системе для испытаний светораспределения световых приборов.
Осветительный прибор устанавливают на измерительную систему и последовательно изменяют его угловое положение относительно фотометрической головки. В каждом положении система фиксирует силу света, чтобы провести точные измерения кривой силы света (КСС) для множества направлений. Их совокупность формирует пространственное распределение силы света — основу для построения кривой силы света, полярных диаграмм и фотометрического файла IES.
Для каких задач нужны фотометрические испытания?
|
Получение IES для светотехнического расчета |
Если для изделия нет готового фотометрического файла, исследования позволяют сделать IES-файлы для точного моделирования в DIALux, Relux и других расчетных программах |
|
Проверка заявленных характеристик |
Измерения позволяют сопоставить фактические фотометрические параметры образца с данными производителя или поставщика |
|
Подготовка технической документации и каталога |
Фотометрический отчет и показатели измерений можно использовать как источник фактических данных при подготовке технических материалов на светильник |
|
Разработка оптики и прототипов |
Испытания светильников на гониофотометре позволяют оценить результат изменения оптической системы и сравнить несколько исполнений одного прибора по характеру светораспределения |
|
Тендеры и согласование с проектировщиком |
IES-файл может потребоваться для включения конкретного светильника в светотехнический расчет проекта. Измеренные данные также позволяют обосновать выбор прибора при сравнении нескольких решений |
|
Сравнение светильников |
Испытания нескольких образцов позволяют сравнивать их не только по световому потоку, мощности или заявленному углу, но и по фактическому распределению силы света |
Какие светильники испытываем?
На фотометрические испытания принимаем светильники сторонних производителей. Светильники собственной торговой марки ARTLIGHT в проверке не нуждаются, так как они уже прошли полный комплекс необходимых испытаний на этапе производства.
Позвоните или заполните форму обратной связи, чтобы уточнить, какие типы светильников принимаются на испытания.
Требования к образцу
Перед передачей образца необходимо проверить его соответствие техническим требованиям:
· масса — не более 15 кг;
· сумма габаритов — не более 1800 мм;
· каждый отдельный габарит — не более 1300 мм;
· смещение оптической оси относительно центра масс — не более 250 мм;
· должна быть обеспечена возможность подключения светильника к лабораторному источнику питания через клеммники типа WAGO без разборки корпуса;
· если для подключения используются специальные коннекторы, необходимо предоставить ответные части с возможностью подключения через WAGO.
Если светильник имеет нестандартную конструкцию, габариты или массу, возможность его установки и проведения измерений необходимо заранее согласовать с лабораторией.
Как проходят испытания?
1. Заявка. Вы передаете информацию о светильнике и задаче измерений.
2. Согласование. Уточняем характеристики образца, возможность проведения испытаний, сроки.
3. Передача образца. Заказчик предоставляет светильник для проведения измерений.
4. Гониофотометрические измерения. Образец устанавливается на Everfine GO-2000B, после чего система регистрирует силу света при различных угловых положениях.
5. Обработка результатов. На основе полученных данных формируется IES-файл и отчет Test Report.
6. Передача отчета. Г
